Одного размера - толщина аморта 50 мм - мало. Нужно еще как минимум - ход штока, длина отбойника, диаметр штока. Расстояние от пружинной чашки до конца аморта - чтобы выбрать какой длины поршень подойдет. Ну а дальше уже смотреть что кроить.

Так она для аморта 45 мм. И как ее вкарячивать на 54 мм?

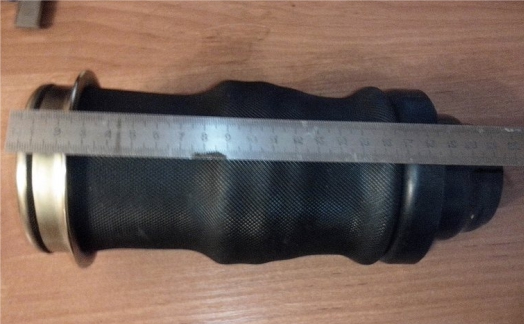

Какие размеры у этой подушки?

тут посмотри http://pnevmopodveska-club.ru/topic/760-pnevmopodushka-faw/ про ход штока 20 см - не думаю что подвеска работает в таком диапазоне. Нужно учесть высоту отбойника.

Если он устроен по другому так и нужно делать так как нужно. Мой колхоз спокойно поднимется.

Долго думал что можно сделать, чтобы укутать подушку в трубу. Прикинул размеры и вроде как получается. Длина такого кожуха должна быть равна или немного больше длины подушки в ездовом положении. В этом положении поршень примерно посередине. т.е. ход вниз есть. плюс расстояние посадки поршня на опору аморта. Да еще выход фитинга под углом. В итоге должно получиться. Верх думаю закрепить на кольцо из толстой резины, которое установить на верхний брекет. Сбоку трубу зафиксировать саморезами в это кольцо. Вроде так. Ну и снизу еще добавить пыльник.

iiНа какое максимальное давление он рассчитан.

Да, нужно без ниппеля.

А штуцер от велосипедного насоса разве не годится. Вместо шланга одеть трубку и всего делов.

А какое давление будет держать?

Я с бубликами не работал. Посмотри тут pnevmopodveska-club.ru/topic/303-chertezhi-breketov-dlia-podushki-rubena-130/

Проверял осушитель на утечки воздуха. Под рукой не было ленты фум. Намотал обычной полиэтиленовой пленкой. Держит 10 бар. Больше не давал, комп сдох. Вопрос - можно ли так оставить. И как будет зимой.

А такая не подойдет. Поршень по форме вроде такой же.

Думаю найти место где грязюки не бывает можно. Смотрел место в районе лампы ПТФ - грязи нет. Хотя весной и осенью грязюки хватает.

Протестил на столе УЗК измеритель. Работает. Диапазон от 1 - 250 см. Сделал провода 2 метра. Питание от батарейки 5 вольт. Может работать и от 12 вольт. Есть два выхода - на установку мин. и макс. Измеряет в см.

вот тут посмотри http://pnevmopodveska-club.ru/topic/46-remont-podushek/?hl=%2B%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82+%2B%D0%BF%D0%BE%D0%B4%D1%83%D1%88%D0%B5%D0%BA

Ссылку не сохранил ввиду отсутствия интереса. Планирую упростить контроль давки. После компрессора поставить влагооделитель с регулятором давки. Т.е. нужно один раз выставить уровень.

Вид на картинке. Продаются в поднебесной. По цене примерно - 6 -6,5 труб.

нужно бы еще уточнить какое расстояние от пружинной чашки до конца аморта. И какой длины отбойник.

Смотри в теме пневмоподушки. Переходник нужен т.к. отверстие для штока у нее 20 мм.

да, наверно можно и такую. Только она для него будет длинная. У него ход 100 мм. Резать и подгонять в домашних условиях не очень то хорошо.

Готовых подушек под такие размеры не встречал. Думаю что фав 51 мм - расточить и переходник на верхний брекет.

вот еще такая картинка

размеров нет. только картинка.

для примера, форма поршня бмв х5
