Добрый день! Имеется такое авто.


подушки Рубена 170*2 и firestone


компрессор Беркут R20 с вентилятором от блока питания компьютерного


датчик 120/150psi

реле от Газели 70А


ресивер от Камаза

трубка Festo 8/6

фитинги, манометры и влагоотделитель Camozzi

подкачка скрытая на быстросъеме возле АКБ

2-ва 2-ух контурных блока от Админа


комп подключил по этой схеме, только вместо 40А и 100А нашел только 50А и 80А. кабели 4 и 8awg


плюс на клапана взял от провода после 80А предохранителя

плюс на реле взял от габаритов


пульт купил с com портом и разобрал его, протянул провод под ковром


управление делаю в пепельнице, максимально скрытно, правда пришлось подрезать воздуховод под пепельницей, по манометрам. кнопки: перед, зад, все вместе и кнопка включения компрессора

на днях думал внедрить подсветку внутрь манометра, идея неудачная. придется подсвечивать по-другому

хочу сделать черные шкал в стиль панели приборов




система собрана почти



оформление багажника




подвод к подушкам через тормозные трубки.

опора с двумя подшипниками временно. и она очень высокая. если не получится нужное занижение, придется колдовать именно с ней

стойки осталось обварить, полуавтоматом у меня этого не получилось










#2 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 18 Декабрь 2013 - 20:47

вопросы:

1,стойки обварить аргоном?

2,на питание клапанов надо предохранитель и какой?





будут вопросы по задним стойкам, как сделаю замеры все





#3 OFFLINE   Wariag

Wariag

    Пользователь

  • Пользователи
  • 90 Cообщений
  • Страна: Country Flag
  • Марка автоAudi 80 air
  • Город:Астана

Отправлено 18 Декабрь 2013 - 23:20

Стойки обвари обычной электродной сваркой, стойка разборная?

На общий плюс клапанов пред 10-15А хватит.

Скажи, а зачем тебе два блока 2х контурных из которых получилось 4 контура, а кнопки что в салоне, что на пульте только для 2х контуров? Почему не сделал еще кнопки на каждую стойку отдельно?



#4 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 18 Декабрь 2013 - 23:31

стойка не разборная. у меня один 2-ух контурный блок работает на один контур, т.е.


сделал так потому, что думал,  что 2 клапана на подъем и на спуск будут быстрей работать

контур на каждое колесо мне незачем



#5 OFFLINE   Wariag

Wariag

    Пользователь

  • Пользователи
  • 90 Cообщений
  • Страна: Country Flag
  • Марка автоAudi 80 air
  • Город:Астана

Отправлено 19 Декабрь 2013 - 11:59

Если не разборная то нужно варить по чуть-чуть, постоянно остужая мокрой тряпкой, чтоб не закипели стойки.

В таком случае тебе бы и одного блока хватило бы, на скорость это сильно бы не повлияло)


Сообщение отредактировал Wariag: 19 Декабрь 2013 - 11:59


#6 OFFLINE   gtrance

gtrance

    Продвинутый пользователь

  • Пользователи
  • 422 Cообщений
  • Страна: Country Flag
  • Марка автоCamry+Crown

Отправлено 19 Декабрь 2013 - 14:15

чтоб безопасно варить - надо дырку просверлить и стравить газ. 2 очка давления в стойке по расплаву так могут выдавить - что мало не покажется... Потом дырку заварить, а стойка сама загазируется.



#7 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 08 Январь 2014 - 21:09

теперь прощу совета!

моя задача опустить в самый низ.

как сделать герметизацию снизу: придется делать новые брекеты

или можно так


ну и на какой высоте примерно установить подушку?

как низко он спускается до поршня?




Firestone w02 m58 8002
диаметр аммортизатора 44 мм
наружний диаметр 59мм
общая высота 272мм

высота накачанной 410мм
диаметр поршня 82мм


диаметр моей стойки 52мм

длина штока 155мм (из них 20мм не заходят в стойку)

длина штока при езде в стоке примерно 70-80мм





#8 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 08 Январь 2014 - 21:55

собрал панельку, сделал шкалы в общий стиль с панелью приборов, а также подсветку в крышке, т.к. идея подсветки датчиков изнутри провалилась







#9 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 10 Январь 2014 - 20:36

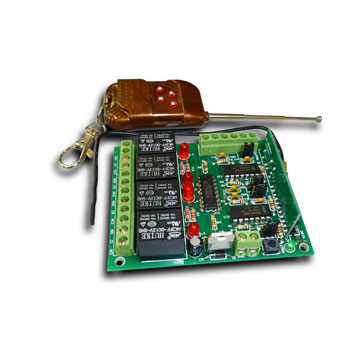

заказал с ali радиомодуль, пока идет решил развести для него провода. будьте добры, подскажите, надо ли ставить диоды и какие в какую сторону и номиналом?




#10 OFFLINE   DeathFantazy

DeathFantazy

    Профи

  • Пользователи
  • 929 Cообщений
  • Страна: Country Flag
  • Марка автоvaz 2170
  • Город:CПб

Отправлено 13 Январь 2014 - 14:39

вообще серой полоской это туда, куда тебе надо направлять ток, то есть из выхода схемы серым к кнопке\клапану



#11 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 13 Январь 2014 - 17:48

вообще серой полоской это туда, куда тебе надо направлять ток, то есть из выхода схемы серым к кнопке\клапану

получается так? надо ли вообще их ставить? что будет без них?




#12 OFFLINE   DeathFantazy

DeathFantazy

    Профи

  • Пользователи
  • 929 Cообщений
  • Страна: Country Flag
  • Марка автоvaz 2170
  • Город:CПб

Отправлено 13 Январь 2014 - 18:02

по схеме да

в теории та схемка что у тебя на рисунке, там уже реле, то есть там на 1 реле идет 3 контакта, на 1 мы подаем +, с другого снимаем, 3й не используем, то есть диод впринцепи особо там не нужен, лишь как средство предохранения

у меня вот такой вот



Сообщение отредактировал DeathFantazy: 13 Январь 2014 - 18:03


#13 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 13 Январь 2014 - 20:31

спасибо, значит не буду мучиться с их установкой. они нужны  были бы,  если бы было 4 контура у меня? а если одновременно нажмется кнопка в салоне и брелок, ничего там не сгорит?



#14 OFFLINE   DeathFantazy

DeathFantazy

    Профи

  • Пользователи
  • 929 Cообщений
  • Страна: Country Flag
  • Марка автоvaz 2170
  • Город:CПб

Отправлено 14 Январь 2014 - 09:07

не не, кнопка не нажмется

просто на кнопке будет 2 контакта под током, следовательно когда жмешь кнопку - реле в схеме будет под током

так что впаять туда проще, для надежности



#15 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 22 Январь 2014 - 19:52

Так как мои задние стойки 52мм, то заказал на зад подушки FAW под 51мм. заказал токарю опоры под подушку.

Эти подушки реально складываются до поршня???


теперь о верхней герметизации, думаю сделать так:


отверстие в подушке - 20мм

шток - 15мм, на конце - 10мм





#16 OFFLINE   artemest

artemest

    Пользователь

  • Пользователи
  • 45 Cообщений
  • Страна: Country Flag
  • Марка автоseat
  • Город:valga

Отправлено 25 Январь 2014 - 14:37

можно ли измерить длину корпуса задних амортов бмв,интересует длина до нижнего крепления,только корпус



#17 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 25 Январь 2014 - 22:46

можно ли измерить длину корпуса задних амортов бмв,интересует длина до нижнего крепления,только корпус

33см получилось



#18 OFFLINE   artemest

artemest

    Пользователь

  • Пользователи
  • 45 Cообщений
  • Страна: Country Flag
  • Марка автоseat
  • Город:valga

Отправлено 26 Январь 2014 - 16:42

спасибо,а на какую глубину планируетя приварить опорное кольцо на задних амортах


Сообщение отредактировал artemest: 26 Январь 2014 - 17:02

  • Staph это нравится

#19 OFFLINE   bant

bant

    Пользователь

  • Автор темы
  • Пользователи
  • 32 Cообщений
  • Страна: Country Flag
  • Город:Бигосово

Отправлено 27 Январь 2014 - 10:13

спасибо,а на какую глубину планируетя приварить опорное кольцо на задних амортах

на длину поршня



#20 OFFLINE   kort

kort

    Продвинутый пользователь

  • Пользователи
  • 312 Cообщений
  • Страна: Country Flag
  • Город:сибирь

Отправлено 27 Январь 2014 - 13:32

с бубликами не переборщил? ))) чота огромные с виду
